真空干燥机

　　真空箱式干燥设备中的冷凝回收系统为一台冷凝器。将来自干燥箱的湿分蒸汽冷凝为液态，捕集在冷凝器中。当积存一定量时，可开启湿分回收阀回收。冷凝器有3个功能：回收有机溶剂或水分；减小真空抽气系统的气体负荷；降低湿分对真空抽气系统的腐蚀或污染。
　　
　　冷凝器通常采用列管式或螺旋管式结构的换热器。被冷凝的气（汽）体和冷却水分别流经壳程或管程，由于冷却水的冷却作用，使气（汽）体在管壁上降温且冷凝为液态。降温和冷凝所释放出的热量由冷却水带走，液态湿分滞留在冷凝器中，而未冷凝的部分蒸汽和^性气体由出口抽气系统抽走。立式结构通常用于较小型干燥设备，卧式结构通常用于中型或大型干燥设备。
　　

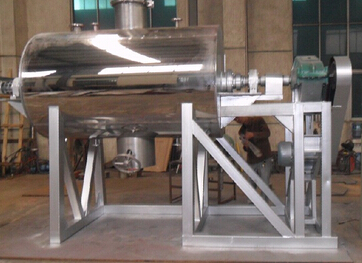

　　真空度、换热管温度、换热面积和冷却水流量是耙式真空干燥机冷凝器的主要技术参数。若要使湿分蒸汽在换热管温度下冷凝在换热管表面上，必须保证该温度下湿分饱和蒸气压小于空间湿分的蒸汽分压力。由于空间气体总压力一定不小于其中湿分分压，所以，保证冷凝器中气体总压力远大于冷凝温度下湿分饱和蒸气压，是实现湿分冷凝的压力条件，或称真空条件。若想冷凝一定量的湿分蒸汽，必须提供相应的冷凝面积和充足的冷量，以便带走湿分冷凝时所释放出来的凝结热。因此，换热面积和相应的冷却水（已知其进、出水温度）流量是实现湿分定量冷凝的热力学条件。而真空条件和热力学条件则是设计和操作冷凝器的基本依据。
