真空干燥机

　　有两台旋转真空干燥机使用不到两年先后出现故障，凸缘与夹套连接处泄漏，向外喷水。为确定设备失效产生的原因，停止设备运行，对设备工艺状况、设备材料、设备缺陷进行全面检查。
　　
　　设备工艺状况检查结果
　　
　　设备工作压力、温度等工艺参数均在正常范围之内；对冷却水进行水质分析发现：其水中含氯离子，Cl一含量达610ug／g，pH值6．2；热水中约含30ug／g Cl-。
　　
　　材质分析结果
　　

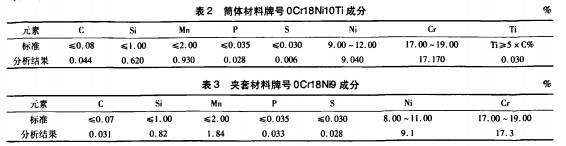

　　简体材料牌号0Crl8Nil0Ti。夹套材料牌号0Crl8Ni9。从表中可以看出0Crl8Nil0Ti、0Crl8Ni9不锈钢材料的化学成分符合标准GB／T 4237(不锈钢热轧钢板和钢带》要求，属低碳奥氏体不锈钢。
　　
　　缺陷检查情况
　　
　　两台旋转真空干燥机存在大致相同的缺陷，缺陷部位也基本相同：①凸缘与简体夹套、筋板连接处及夹套与筋板连接处有裂纹，纵向裂纹沿焊缝边缘及焊缝影响区发展，经查看在凸缘与夹套、筋板连接处焊缝及热影响区之间发现贯穿裂纹和微裂纹，贯穿裂纹呈波纹形，处于焊缝偏向热影响区方向发展，微裂纹大体平行于焊缝，附近有灰黄色腐蚀物，经检测含有cl-、s元素。②在核查图样时，发现夹套与凸缘及筋板与夹套、凸缘的角焊缝坡口没有采用全熔透结构，其角焊缝有未焊透、未熔合的嫌疑。
