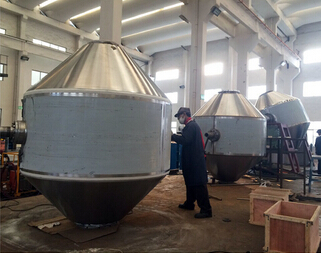

真空干燥机

　　箱式真空干燥机是在真空条件下间歇操作的干燥机。主要由真空干燥箱、加热系统、冷却系统、抽气系统、测量系统、控制系统及冷凝回收系统等部分组成。真空干燥箱分圆筒形和方形两种。大型真空干燥机多采用前者，其特点是受外压时强度和稳定性好，工艺性好，但真空室的有效空间利用率较低。小型真空干燥机多采用后者，其特点是真空室的有效空间利用率较高，受外压稳定性较差但可以通过加强筋加以解决。
　　
　　真空干燥箱
　　
　　其构成有干燥箱体、加热搁板、加热介质进入阀、加热介质排出阀、冷却水进入阀、冷却水排出阀、真空表、压力表、温度表、安全阀、疏水阀、物料托盘和抽气阀等元件。
　　
　　被干燥的物料均匀地散放在托盘中，再将托盘置于搁板上。待加热介质进入搁板后，物料靠传热接受热量，升温且使其湿分汽化。干燥过程中汽化的湿分蒸汽，由于真空室的抽气作用，通过干燥箱抽气阀连接的管道被排出。当物料中湿分降低到预定的标准后，就完成了干燥过程。为使真空干燥结束后的制品能及时冷却，搁板也可以同时作冷却器使用。以冷却水来代替加热介质就可以达到这一目的。干燥过程中干燥箱内的真空度、温度及加热介质的压力，分别由相应的仪表显示。干燥后箱内残留的湿分液体（如水）可由疏水阀排出。为了防止加热系统（如蒸汽加热系统）内发生超压事故，可以设置安全阀，予以保护。
