木材高频真空干燥机结构有何特点
木材高频真空干燥是一项先进的干燥技术,既有高频加热快速、均匀的特点,又具有真空条件下低温快干、木材干燥应力小、降等率低等显着优势,特别适用于大断面板方材、珍贵树种木材的快速干燥。

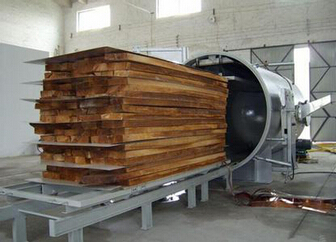

木材高频真空干燥机主要由真空干燥室,真空泵,高频介质加热器,工作电极等部分组成。干燥机可直接安放在室内(或棚内)水泥地上,不需要另外做基础。
(1)真空干燥室
真空干燥室系由钢板卷焊而成的罐体。一端装有摇臂式吊挂结构大门,摇臂内装有滚针轴承和平面轴承,以保证大门启闭时方便、灵活。大门与罐体之间采用硅橡胶圈密封。罐体上开有高频馈线窗和接线手孔:高频馈线密上的引入电极与罐体间用聚四氟乙稀板绝缘。干燥罐内壁作特殊防锈蚀处理,外壁不设保温层。可利用外壁面的冷凝作用,冷凝木材中蒸发的部分水分,再通过排污管排出罐外。
(2)真空泵
新研制的高频真空干燥和采用两种制式配鬣真空泵:当被干燥木材初含水率低于20%时,木材中水分蒸发量通常小于20kg/h,宣配置双级水环式真空泵。其结构紧凑,空载时抽气量大.真空度高,电耗小。当被干木材初含水率大于20%时,宜配置水喷射式真空泵机级组,其水蒸气抽量大,但真空度较低,耗电量稍大。
(3)高频介质加热器
选用石家庄纪元电器有限公司生产的高频发生器,并作了局部改进:灯丝电压采用自动调压器稳压,调压幅度可达±20%;对易发热元件增加了风冷装置:匹配电容量扩大了1.5倍。高频发生器经改进后内部电子元件的工作可靠性,稳定性得到加强使用寿命明显提高。
(4)工作电极
工作电极由9块1200)<2400ram的铝板组成,干燥过程中水平等间距地安放在被干材垛中。形成高频振荡电路中的工作电容。被干木材是作为工作电容中的电介质t吸收高频电路中的高频电能而被加热的。根据木材的厚度和初含水率大小,电极板可组成并联的四组或八级工作电容,也可将八组工作电容分成上下两部分,通过切换引入电极,交替加热。电极板间术材排放时不可留有间隙,其间距调整应在设备厂家指导下进行,否则会影响高频电路的起振和被干材对高频电能的有效吸收。
